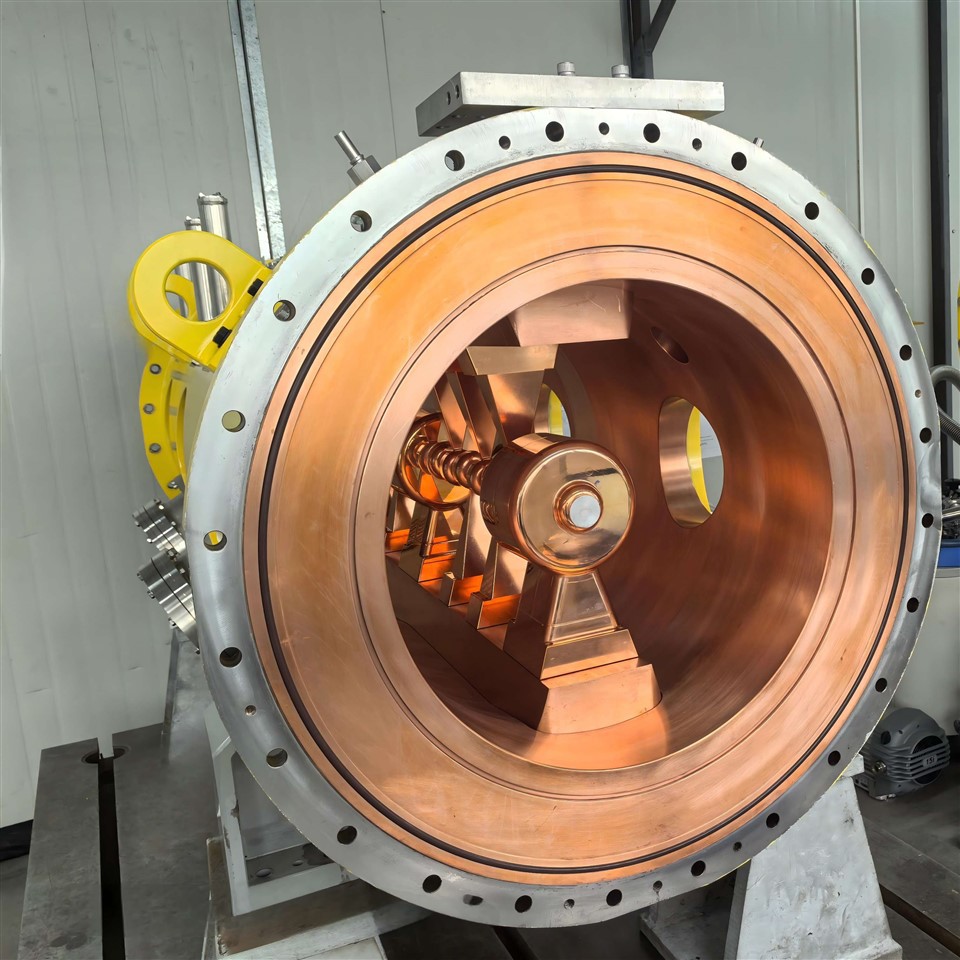

드리프트 튜브 Linac (DTL)은 입자 물리 연구에서 암 치료에 이르기까지 다양한 응용 분야에 사용되는 다목적이고 효율적인 선형 가속기입니다. 입자 에너지와 빔 품질을 정확하게 제어하는 능력은 과학 및 산업 분야 모두에서 귀중한 도구가됩니다. 그러나 설계 및 운영에는 최적의 성능을 보장하기 위해 RF 전력, 열 관리 및 빔 역학을 신중하게 고려해야합니다.
어떻게 작동합니까?
하전 입자 (예를 들어, 양성자 또는 이온)는 방사성 주파수 4 차 분해 (RFQ)와 같은 사전 아크로이터로부터 DTL에 주입된다. DTL은 선형 빔라인을 따라 배치 된 일련의 드리프트 튜브로 구성되며, 각 드리프트 튜브는 진동 전기장을 생성하는 RF 캐비티에 연결됩니다. 드리프트 튜브의 길이는 빔라인을 따라 증가하여 입자의 증가하는 속도와 일치합니다. RF 필드는 입자가 드리프트 튜브 사이의 간격을 통과 할 때 가속 전기장을 경험할 수 있도록 시간이 정해집니다. 드리프트 튜브 내부, 입자는 RF 필드에서 차폐되고 일정한 속도로 드리프트됩니다. 입자가 연속적인 간격을 통과함에 따라 RF 필드에서 에너지를 얻어 속도를 증가시킵니다. 다른 가속기에는 고유 한 장점이 있으며 아래는 주요 요약입니다.
다른 가속기와 비교
|
특징 |
드리프트 튜브 Linac (DTL) |
RFQ |
사이클로트론 |
|
가속 방법 |
드리프트 튜브의 RF 필드 |
4 중극의 RF 필드 |
나선형의 자기 및 RF 필드 |
|
에너지 범위 |
mev to gev |
kev to mev |
mev to gev |
|
빔 품질 |
높은 |
보통의 |
높은 |
|
응용 프로그램 |
연구, 의학 산업 |
사전 셀러레이션, 저에너지 빔 |
연구, 의학 |
장점 및 단점
DTL에는 다음과 같은 많은 장점이 있습니다
- 고효율은 에너지 손실을 최소화하여 입자를 고 에너지로 효율적으로 가속화합니다.
- 정밀도, 입자 에너지와 빔 품질을 정확하게 제어 할 수 있습니다.
- 소형 디자인, 동일한 에너지 범위에 대한 원형 가속기 (예 : 사이클로 트론)보다 더 작습니다.
- 확장 성, 더 높은 드리프트 튜브와 RF 캐비티를 추가하여 더 높은 에너지를 달성하여 확장 할 수 있습니다.
단점
- 복잡한 디자인은 일반적으로 드리프트 튜브, RF 캐비티 및 포커싱 요소의 정확한 엔지니어링이 필요합니다.
- RF 로워 요구 사항, 가속 필드를 생성하려면 높은 RF 전력이 필요합니다.
- 열 관리, RF 캐비티는 상당한 열을 생성하여 효과적인 냉각 시스템이 필요합니다.
- 장거리에서 빔 품질과 안정성을 유지하는 빔 역학은 어려울 수 있습니다.
Fabmann은 DTLS에 대해 완전히 맞춤화 된 제작 서비스를 제공하여 모든 구성 요소가 프로젝트의 정확한 사양을 충족하도록합니다. 우리의 기능은 다음과 같습니다.
- 드리프트 튜브 및 RF 캐비티의 정밀 가공.
- OFE의 프리미엄 품질
- 전도도를 높이고 RF 손실을 줄이기위한 표면 처리
- 빔 안정성을위한 자기 포커싱 요소의 통합
레이저 미터 피부 장애
우리의 엔지니어링 팀은 설계 및 프로토 타이핑에서 최종 제작 및 테스트에 이르기까지 프로젝트의 모든 단계에서 귀하와 긴밀히 협력하여 최종 제품이 귀하의 기대에 부응하도록합니다. CNC 가공 센터, 진공 브레이징 챔버 및 진공 어닐링 챔버가 장착 된 복잡한 형상 및 단단한 공차를 처리 할 수 있습니다. 당사의 시설은 DTL을위한 고정밀 부품 제작을 지원하도록 설계되었으며 영업 엔지니어는 최대 24 시간 내에 귀하의 문의에 응답 할 것입니다.
