Copper Busbar는 Busway, Bus 덕트, 구리 바,지면 바 및 중립 막대와 같은 여러 가지 이름을 가지고 있으며, 전력 분배를보다 쉽고 비싸고 유연하게 만들 수 있으며 버스 바는 니켈, 주석 및 실버와 같은 다른 도금이있는 단단한 바, 플랫 스트립 또는 바와 같은 다른 디자인을 갖도록 만들어졌습니다. ETP 구리는 대부분 전기 전도도가 높기 때문에 주로 사용되지만 ETP 구리에는 소량의 산소가 포함되어 있으므로 브레이징 및 용접성에 높은 요구 사항이 필요합니다. Ofe 구리는 매우 순수하고 탈산성이없고 산소가없는 구리이며, 매우 잘 짜여져 있고 납땜 및 용접 될 수 있습니다. 알루미늄 버스 바는 구리 버스 바의 대안으로 더 낮은 비용과 가벼운 무게를 제공합니다. 대규모 전력 전송 시스템과 같이 중량 감소가 중요한 응용 분야에서 종종 사용됩니다.
무거운 버스 바
버스바 유형
버스 바는 들어오는 피드에서 전력을 분배하여 다른 장치에 배포하도록 설계되었으며 실제로 전류가 수신되고 나가는 전류 교환이있는 전기 정션으로 사용됩니다. 버스 바의 유형과 크기는 적용 조건에 따라 다릅니다.
√ 저렴한 비용과 가벼운 무게를 제공하는 알루미늄 버스 바는 주로 대규모 전력 전송 시스템과 같이 중량 감소가 중요한 응용 분야에서 주로 사용됩니다.
√ 유연한 버스 바, 여러 개의 얇은 구리 스트립 또는 꼰 도체로 만들어져 구부리고 구부러 질 수 있습니다. 유연성에 대한 DUT는 전기 자동차 또는 기계에 사용됩니다.지속적인 움직임이나 진동이 있습니다.
√ 전기 절연을 제공하고 우발적 인 접촉으로부터 보호하기 위해 폴리 비닐 또는 에폭시와 같은 절연 물질 커버링 또는 코팅을 운반하는 절연 버스 바. 그러므로 그들은스위치 기어와 패널 보드에서 매우 자주 사용됩니다.
√ Comb Busbars는 MCBS와 같은 장치에 전원을 배포하는 데 사용되는 소형 유통 보드 및 스위치 기어 패널을 위해 설계되었습니다.
√ 바이메탈 버스 바 (Bimetal Busbar)라고도하는 구리 클래드 알루미늄 버스 바 (CCA)적용에 따라 두께가 다릅니다. Fabmann은 BS 159 & ASTM B1005 표준에 따라 고품질 CCA 버스 바를 공급합니다.
√ Solid Copper Busbar, Fabmann 생산은 EN136 0 1을 기반으로하며, 코너 반경이 0.3mm ~ 1.4mm 인 Sharp Corner와 같은 세 가지 다른 모양이 있습니다.0. 5mm ~ 6mm의 반경, 재료 두께가 약 50% 약 50% 인 반원형. 맞춤형 구리 버스 바에는 다음과 같이 많은 하위 유형이 있습니다.
- 1. 일반 구리 버스 바, 최종 사용자는 스탬핑 또는 스레딩과 같은 2 차 제작을 수행해야합니다.
- 2. 펀치 일반 구리 버스 바
- 3. 나사산 구리 버스 바
- 4. 고정 슬롯이있는 버스 바
Fabmann은 EN 또는 ISO 표준을 기반으로 다양한 버스 바를 엄격하게 만들기위한 맞춤형 제작 서비스를 제공하며 표면 품질, 섹션 차원 및 두께 내성뿐만 아니라 기계 및 전기 요구 사항에도 초점을 맞 춥니 다. 각 배송은 엄격한 생산 제어 프로세스를 거쳤습니다. 아래는 버스 바 유형입니다.
일반 구리 버스 바
구리 버스 바
고정 슬롯이있는 버스 바
CCA 버스 바
스레드가있는 구리 버스 바
맞춤형 버스 바
니켈 도금 버스 바
주석 도금 된 버스 바
은도금 버스바
생산 과정
Fabmann은 엄격한 생산 공정을 따라 특정 요구 사항을 위해 맞춤형 버스 바를 만들고 각 배송은 화학 조성, 섹션 측정, 기계적 특성 및 전기 속성을 포함하는 MTC와 함께 제공되며, 우리의 생산은 일반적으로 다음 단계를 포함합니다.
√캐소드 구리는 용광로에서 제련되고, 용융 구리 용액은 산화를 최소화하기 위해 숯 및 흑연 스케일로 덮여있다.
√구리가 용융되면 직사각형 또는 원통형 곰팡이로 주조되어 빌릿이나 슬래브를 형성합니다.
√캐스트 구리 빌릿 또는 슬래브는 구리선의 압출을 위해 재가열되며 그 크기는 일반적으로 버스 바 크기에 따라 다릅니다.
√그런 다음 구리 와이어가 핫 롤링 되고이 롤링 공정은 구리의 두께와 폭을 줄이면서 길이를 증가시킵니다. 이 단계는 원하는 때까지 몇 번 반복 될 수 있습니다.치수가 달성됩니다. 핫 롤링은 입자 구조를 개선하고 구리 재료의 기계적 특성을 개선하는 데 도움이됩니다.
√버스 바는 기술적 인 요구 사항에 따라 어닐링 될 수 있으며,이 과정은 잔류 응력을 완화하고 곡물 구조를 더 세분화 할 수 있습니다.
√어닐링 된 구리 스트립은 사양에 따라 더 작은 길이로 절단되며 커넥터 또는 장착 지점의 구멍은이 단계에서 버스 바로 펀치되거나 뚫을 수 있습니다.
√때때로, 표면 처리는 성능을 더욱 향상시키기 위해 필요할 수 있으며, 일반적인 표면 처리에는 주석 도금,은 도금 및 니켈 도금이 포함됩니다. 이 코팅부식성을 제공하고, 납땜 가능성을 향상 시키며, 전기 전도성을 향상시킵니다.
√버스 바는 온라인 QC에서 치수 정확도, 표면 마감 및 기타 품질 매개 변수를 검사합니다.
√버스 바가 품질 관리 점검을 통과하면 포장되어 배송 준비가됩니다.
1 구리 분석
2 제련
3 구리 와이어 압출
4 첫 번째 라운드 드로잉
5 두 번째 라운드 드로잉
6 평탄화
7 교정
8 온라인 평판 점검
9 온라인 치수 확인
10 온라인 반경 검사
11 온라인 두께 점검

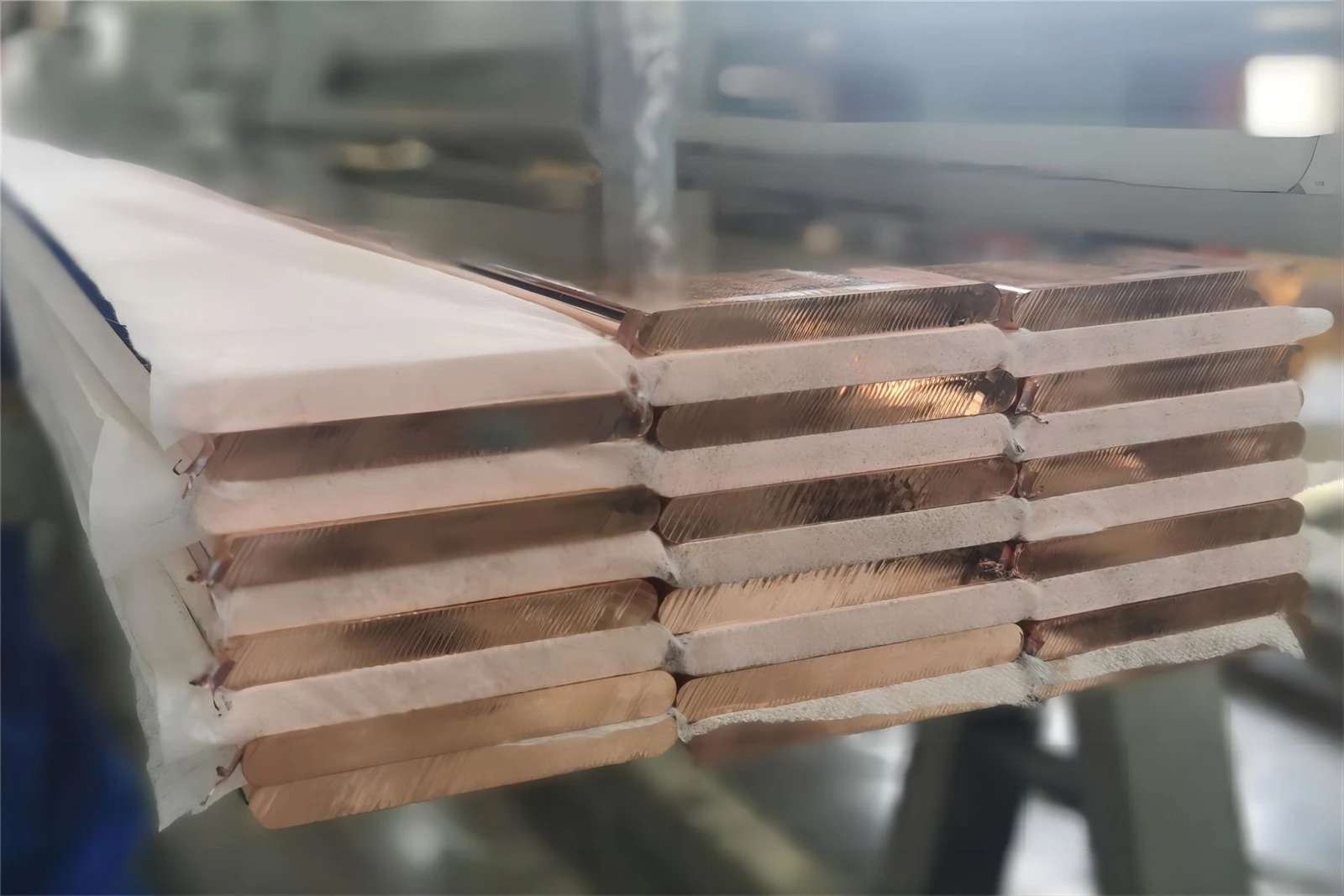

12 포장
은도금 버스 바의 적용
실버 도금 버스 바르 바르 바르 바르 바르 바르 바르 바르 바르 바르 바르 바르 바는 광범위한 응용 프로그램이 있으며, 이들은 전력 분배, 전자 장치 및 통신에서 특히 인기가 있으며 아래는 짧은 요약입니다.
√매우 힘든 공격적인 환경에서 사용되는 전력 변전소, 유통 보드 및 스위치 기어에서 전력 분배는 Silver Plated Busbar가 효율적으로 중추적 인 역할을합니다.변압기에서 다양한 하중으로 전기를 전달합니다. 그들의 전도도는 긴 내구성으로 최소한의 전력 손실을 보장합니다.
√전자 장치, Silver Plated Busbar는 다양한 구성 요소를 연결하고 전자 장치 및 인쇄 회로 보드의 신뢰할 수있는 전력 분배를 보장하는 데 사용됩니다.우수한 납땜 가능성.
√통신은 네트워킹 장비의 구성 요소를 연결하고 접지하는 데 사용되어 통신을위한 신뢰할 수있는 신호 및 전력의 흐름을 보장합니다.
√재생 에너지, 그들은 태양 광 셀 또는 풍력 터빈에서 인버터로 에너지의 전염을 촉진하도록 설계되었습니다.태양 광 및 풍력 발전 시스템으로.
구리 버스 바를위한 도금 솔루션 (CCA 버스 바 포함)
실내 스위치 기어에 사용되는 버스 바가 종종 도금되는 이유는 무엇입니까? 주된 이유는 온도가 증가함에 따라 구리가 더 빠른 속도로 산화되기 때문입니다. 산화 구리는 순수한 구리보다 도체가 열악하기 때문입니다. 전기 도금에서, 직접 전류 전류가 전해용 욕조를 통과하고, 전해용 욕에 용해 된 금속 이온은 버스 바에 증착되며,이 공정은 밀봉 코팅 효과를 달성 할 수있다. 이 과정은 종종 버스 바가 더욱 전도성을 높이기 위해 사용됩니다. 이 분야에서의 경험을 바탕으로 Fabmann은 특정 프로젝트에 대한 올바른 도금 솔루션을 선택하는 데 도움을 줄 수 있습니다. 구리 버스 바 및 CCA 버스 바에는 주요 세 가지 도금 옵션이 있으며 각각의 장점이 다르며 아래는 주요 요약입니다.
√주석 도금 인이 코팅은 기본 구리를 부식으로부터 보호하여 버스 바의 신뢰성과 수명을 개선하는 데 도움이되며 주로 강성 전기 연결에 사용됩니다. 주석도금 된 구리 막대는 내식성, 개선 된 납땜 가능성, 수명, 비용 효율성, 비용 효율성과 같은 다양한 이점을 제공하기 때문에 전기 응용 분야에 탁월한 선택입니다.그리고 다양성.
√니켈 도금,이 도금 공정은 다공성이 적고 원래 금속에 눈에 띄는 폐쇄를 제공하는 미세 결정 및 부드러운 구조를 생성하여부식 저항성 및 하드 욕구 코팅. 또한이 코팅은 밝기와 매력을 더합니다. 후속 코팅 층에 대한 우수한 접착 특성을 제공하기 때문에니켈이 종종 다른 코팅의 1 차 코트로 사용되는 이유. 실제로 니켈 도금은 버스 바를 강화하고이를 보호 할 수있는 비용 효율적인 도금 솔루션으로 간주됩니다.부식과 물리적 손상.
√실버 플레이트, 실버는 매우 강한 내식성을 가지고 있으며, 대기가 매우 공격적인 부식력을 갖는 높은 접촉 온도와 식물에서 종종 사용됩니다. 로 인한은색 플레이트는 은색의 특성에 다음과 같은 장점을 제공합니다.
- 1. 전도도가 높으면 전기 시스템의 저항 손실을 크게 줄여보다 효율적인 전력 전송을 보장합니다.
- 2. 부식 저항성,이 코팅은 버스 바의 수명과 신뢰성을 연장 할 수 있습니다.
- 3. 용매 성,은 코팅을 통해 쉽게 납땜되어 전자 및 전기 시스템에서 안전하고 안정적인 연결을 보장합니다.
- 4. 유지 보수가 낮 으면 유지 보수가 최소화되어 장기적으로 비용 효율적입니다.
- 5. 향상된 미학,이 도금 마감 처리는 버스 바가 깨끗하고 세련된 외관을 제공하여 미학적 인 응용 분야에 적합합니다.
버스 바의 생산 제어
애플리케이션
Copper Busbar는 우수한 전기 전도도, 열전도율 및 기계적 특성으로 인해 광범위한 응용 분야를 가지고 있습니다. 다목적 성과 우수한 전기적 특성은 효율적인 전력 분배와 안정적인 전기 연결이 필요한 다양한 산업에서 매우 중요한 구성 요소입니다. 다음은 일반적인 응용 프로그램입니다.
√스위치 기어, 변전소 및 분배 패널과 같은 전력 분포는 전류의 흐름에 대한 저항성 경로를 제공 할 수 있기 때문에 전력을 효율적으로 분배 할 수 있기 때문입니다.다양한 전기 하중.
√전기 교환 보드 및 패널, 그리고 회로 차단기, 스위치 및 기타 전기 부품을 연결하기위한 메인 도체 역할을하여 신뢰할 수 있고 효율적인 전력을 보장합니다.건물 및 산업 설치 내 유통.
√발전 및 변속기,이 제품은 전력 발전소, 수력 발전소, 재생 에너지 시스템 및 로터 연결과 같은 발전 발전소에서 널리 사용됩니다.또한 발전기에서 변압기 및 기타 장비로 전력의 전력을 전송하는 것을 용이하게합니다.
√전기 자동차 (EVS)는 배터리 팩 및 전력 전자 제품에 고전류 경로를 제공하여 전기 자동차에서 중요한 역할을합니다. 주요 기능은 내에서 전원을 배포하는 것입니다차량, 배터리 셀, 인버터 및 기타 구성 요소를 연결합니다.
√모터 드라이브, 제어 캐비닛 및 산업용 자동화 시스템과 같은 산업용 기계 및 장비는 전원 공급 장치 및 제어를위한 안정적인 전기 연결을 제공 할 수 있습니다.신호.
√데이터 센터는 데이터 센터에서 서버 랙 및 캐비닛 내에 전원을 배포하는 데 널리 사용됩니다. 서버, 스위치 및 기타 네트워킹 장비에 효율적인 전원 전달을 보장 할 수 있습니다.전력 손실 최소화 및 안정적인 운영 유지.
√태양 광 발전 및 풍력 발전 장비와 같은 재생 가능한 에너지 시스템은 태양 전지판 또는 풍력 터빈으로 생성 된 전기를 인버터 및그리드 연결 지점.
√전기 접지, 결함 전류에 대한 저항성 경로를 제공하여 전기 시스템의 안전성을 보장하고 전기 위험을 보호 할 수 있습니다.
√로터 연결
√조명 시스템
Fabmann은 코팅 솔루션과 맞춤 제작을 제공하며 이는 핵심 역량 중 하나입니다. 또한 프로젝트 개발의 모든 단계에 대한 OEM 사용자 정의 지원을 제공합니다. 따라서, 우리는 확실히 개발, 프로토 타입의 개념, 생산 실행 비용 계산에 도움이 될 수 있습니다. 도움이 필요한 경우 저희에게 연락하십시오. 자재 및 표면 코팅 엔지니어가 올바른 솔루션을 찾는 데 도움을 줄 수 있습니다.
